Aufbau Kühlzelle Tiefkühlzelle

Trennwände teilen den Raum in unterschiedliche Temperaturzonen, so dass verschiedene Produkte gelagert werden können. Ihr Kühlgut soll gut, aber möglichst energiesparend gelagert werden. Polyurethan-Hartschaum verfügt über die besten Dämmeigenschaften. Das Raumgewicht beträgt 40-45 kg/m3.

Bei der Montage werden die einzelnen Elemente mittels Nut-Federverbindung und eingeschäumten, korrosionsgeschützten Exzenter-Spannverschlüssen dicht miteiannder verbunden. Die Verriegelung erfolgt von der Zelleninnenseite. Dieses System ist einfach zu handhaben, aber stabil und zuverlässig.

Kühlzellen und Tiefkühlzellen können ohne grossen Aufwand räumlich variiert oder erweitert werden.

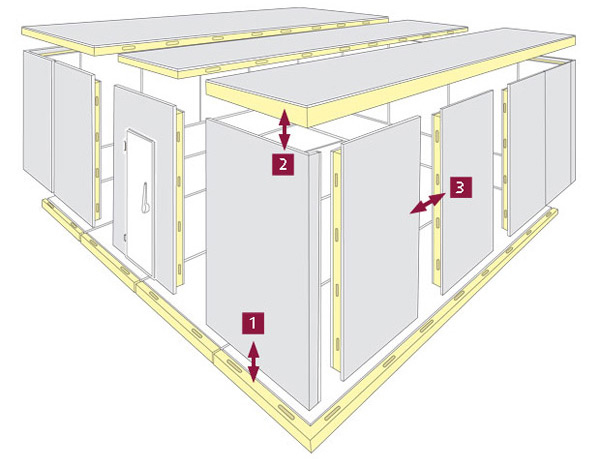

Verbindungen mittels Spannverschluss

1 Wand zu Boden	2 Wand zu Decke	3 Wand zu Wand

Das Prinzip der Nut-Federverbindung mit integrierten Spannverschlüssen ist passgenau und einfach zu handhaben.

Prinzip Darstellung integrierte Spannverschlüsse

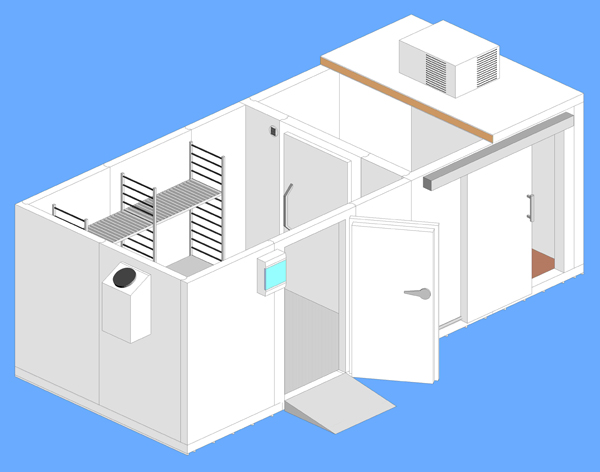

Schematische Darstellung des möglichen Aufbaus einer Kombi-Kühl-/Tiefkühlzelle

Kühlzellen und Tiefkühlzellen können in Kombination aufgebaut werden als Kombi-Kühl-/Tiefkühlzelle.
